風電螺栓無損檢測 風電螺栓超聲波檢測

螺栓作為風電機組連接部件的關鍵元件，其緊固狀態直接影響到機組的運行安全和壽命。因此，風電螺栓的無損檢測顯得尤為重要。那么風電螺栓無損檢測方法有哪些？風電螺栓超聲波檢測的優點有哪些？本文將為大家詳細介紹，并附上正規風電螺栓無損檢測案例。

風電螺栓無損檢測方法

風電螺栓無損檢測是指在不破壞螺栓本身的情況下，通過特定技術手段對其內部缺陷、緊固力狀態及力學性能進行檢測。常見的檢測方法包括超聲波檢測、磁粉檢測、射線檢測等。

超聲波檢測

超聲波檢測是一種廣泛應用的無損檢測技術，其原理是利用超聲波在材料中的傳播特性，通過分析反射信號來檢測內部缺陷。例如，超聲波探傷可用于檢測風電螺栓的裂紋、未熔合和未焊透等問題。此外，超聲波法還可以用于測量螺栓的緊固力狀態，通過渡越時間的變化計算緊固力大小，從而實現對在役螺栓的在線監測。

磁粉檢測

磁粉檢測適用于檢測螺栓表面或近表面的裂紋和缺陷。通過磁場使磁粉聚集在缺陷處，從而直觀地觀察到缺陷位置。

射線檢測

射線檢測利用X射線或伽馬射線穿透螺栓，通過分析射線衰減情況來發現內部缺陷。這種方法適用于復雜結構的檢測，但成本較高。

其他方法

除了上述方法外，還有基于聲彈性效應的超聲波法、電阻應變片法、光測力學法等。這些方法各有優缺點，需根據具體需求選擇合適的檢測方式。

風電螺栓超聲波檢測的優勢

超聲波檢測因其高效、精準的特點，在風電螺栓檢測中占據重要地位。其主要優勢包括：

高精度與快速性

超聲波檢測能夠快速定位缺陷位置，并提供精確的測量結果。例如，縱波單波法和縱橫雙波法分別適用于不同場景下的緊固力測量。

便攜性與適用性

超聲波法不僅適用于新裝螺栓的檢測，還可以用于在役螺栓的在線監測，為風電設備的維護提供實時數據支持。

廣泛應用

超聲波檢測技術已廣泛應用于風機塔筒焊縫、法蘭連接螺栓以及變槳軸承與輪轂連接螺栓等多種場景。

第三方檢測機構-中鋼國檢

中鋼國檢作為國內權威的第三方檢測機構，專注于風電螺栓及相關設備的檢測服務。其核心優勢體現在以下幾個方面：

全面檢測能力

中鋼國檢提供包括超聲波檢測、磁粉檢測、射線檢測在內的多種無損檢測服務，并能出具權威的CMA、CNAS認證報告。

先進的檢測設備

中鋼國檢擁有先進的儀器設備，如大型電子顯微鏡、紅外碳硫分析儀等，確保檢測結果的準確性和可靠性。

豐富的行業經驗

中鋼國檢在風電工程領域積累了豐富的經驗，曾參與多個大型風電項目的檢測工作，并為客戶提供定制化的檢測方案。

高效的服務流程

中鋼國檢提供一站式服務，從樣品接收、檢測實施到報告出具均嚴格遵循國家標準和行業規范，確?？蛻臬@得高質量的檢測服務。

注重數據保密與安全

中鋼國檢與客戶簽訂保密協議，確保檢測數據的安全性和隱私性。

風電螺栓無損檢測報告-案例

中鋼國檢作為老牌第三方檢測機構，深耕行業40年，其擁有非常豐富的風電螺栓檢測經驗，下面是某單位委托中鋼國檢做的風電機組高強度螺栓檢測，客戶送檢了6根樣品，共委托了18項檢測項目指標，其中就包括無損檢測（磁粉檢測和超聲波檢測），詳細內容如下：

樣品名稱：風電機組高強度螺栓

規格型號：M30×350（雙頭細紋） 10.9S

牌號：42CrMoA

樣品數量：6 根（化學 1 根，力學 3 根）

檢測依據：1.GB/T 228.1-2021《金屬材料 拉伸試驗 第 1 部分:室溫試驗方法》;

2.GB/T 229-2020《金屬材料 夏比擺錘沖擊試驗方法》;

3.GB/T 4336-2016/XG1-2017《碳素鋼和中低合金鋼 多元素含量的測定 火花放電 原子發射光譜法（常規法）,含國家標準第 1 號修改單》;

4.YB/T 4395-2014《鋼 鉬、鈮和鎢含量的測定 電感耦合等離子體原子發射光譜 法》;

5.NB/T 47013.3-2023《承壓設備無損檢測 第 3 部分:超聲檢測》;

6.NB/T 47013.4-2015《承壓設備無損檢測 第 4 部分:磁粉檢測》。

判定依據：1.NB/T 47013.3-2023《承壓設備無損檢測 第 3 部分:超聲檢測》;

2.NB/T 47013.4-2015《承壓設備無損檢測 第 4 部分:磁粉檢測》;

3.GB/T 3077-2015《合金結構鋼》;

4.GB/T 3098.1-2010《緊固件機械性能 螺栓、螺釘和螺柱》。

檢測項目：1.螺栓抗拉強度，2.螺栓規定非比例延伸強度，3.螺栓斷后伸長率，4.螺栓沖擊吸收功，5.V，6.Ti，7.W，8.C，9.Si，10.Mn，11.P，12.S，13.Cr，14.Ni，15.Cu，16.Mo， 17.超聲檢測，18.螺栓：磁粉無損檢測。

檢測結論：送檢樣品所檢項目中 V、Ti、W 只給實測結果不判定，其余檢測項目符合 NB/T 47013.3-2023、NB/T 47013.4-2015、GB/T 3077-2015、GB/T 3098.1-2010 標準 要求。

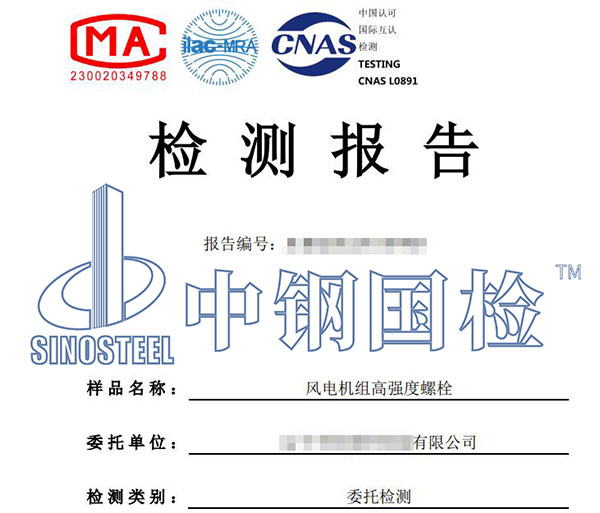

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的風電螺栓無損檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。

綜上，風電螺栓無損檢測是保障風電機組安全運行的重要環節。中鋼國檢是專業第三方檢測機構，提供風電螺栓全面檢測服務，包括無損檢測指標，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有風電螺栓無損檢測或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。
